Mục đích:

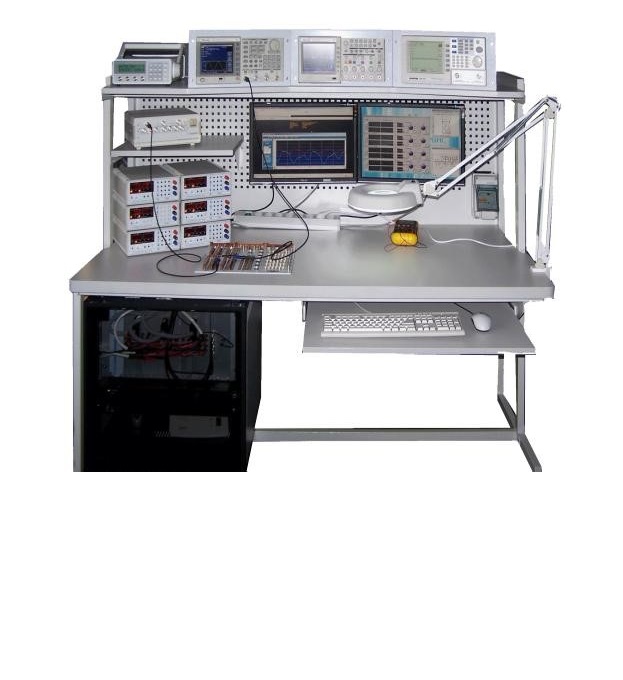

Được thiết kế để giám sát tự động, chẩn đoán và sửa chữa các mô-đun chuyên dụng điện tử của hệ thống tên lửa phòng không (S-300, BUK), radar (19ZH6, 22ZH6, 55ZH6, 35D6, 35N6, P -37) và hệ thống điều khiển tự động (46L6, 5K60, 68K6, 86ZH6, Pori-P1, Pori-P2).
Phạm vi áp dụng:
– Các doanh nghiệp sửa chữa hệ thống phòng không;
– Trong các đơn vị quân đội (cơ sở kỹ thuật đo lường, bảo trì).
Ưu điểm và nhược điểm:
– đa ngành, cho phép chẩn đoán và sửa chữa tự động tới 90% mô-đun vô tuyến điện tử có trong hệ thống mục tiêu, giới hạn được xác định bởi các đặc tính kỹ thuật của sản phẩm;
– thiết bị đo đạc có thể phục vụ cho công việc nghiên cứu;
– không giống như các máy trạm chuyên dụng, hệ thống không bao gồm các nguồn chuyên dụng (chi tiết phải được thỏa thuận); thành phần cơ sở thông tin cần thiết cho chẩn đoán cần được thống nhất trước với bên sử dụng.
| Tên tham số | Giá trị |
| Hệ thống kỹ thuật số | |
| Số lượng kênh điều khiển kỹ thuật số | 96 (256) |
| Loại kênh kỹ thuật số | hai chiều |
| Khả năng lưu trữ | 128 000 ký tự |
| Mức tín hiệu logic trong các kênh | từ -2 đến +10 V |
| Giới hạn dòng điện trong kênh kỹ thuật số | +/- 120 mA |
| Hệ thống chuyển mạch | tự động: kênh, nguồn, GND |
| Phân tích đồ thị | Có |
| Thành phần tích hợp | |
| Số lượng nguồn cung cấp điện | 6 |
| Phạm vi điện áp đầu ra của nguồn điện | 0 – 80V |
| Phạm vi dòng điện đầu ra của nguồn điện | 0,001 – 4 A |
| Số lượng kênh dao động | 6 |
| Băng thông dao động | đến 200 MHz |
| Số lượng kênh máy phát | 6 |
| Dải tần số máy phát | 1 – 240 MHz |
| Dải tần của máy phân tích phổ | 150kHz – 2,4 GHz |
| Dải tần số của máy đo tần số | 10Hz – 2,7 GHz |
