Nguyên tắc hoạt động:
- Lựa chọn chương trình điều khiển tương ứng với đối tượng điều khiển.
- Tự động thực hiện chương trình điều khiển bằng cách đưa ra hướng dẫn cho người vận hành nếu cần thực hiện các hành động bổ sung.
- Kết luận về bộ phận hoặc nhóm bộ phận bị lỗi.
Chức năng:
– Dùng phần mềm cung cấp điện áp cho các tiếp điểm cần thiết của đối tượng được giám sát bằng các bộ nguồn được điều khiển và chuyển mạch tích hợp với các mạch bảo vệ;
– Tạo tín hiệu logic bằng bộ phát tín hiệu đa kênh với các tham số có thể lập trình (biên độ, tần số, thời lượng, tốc độ tăng của các cạnh);
– Ghi lại, giám sát và phân tích các tín hiệu phản hồi (trình tự, mức độ) của đối tượng được giám sát trong thời gian thực bằng máy phân tích logic lập trình đa kênh;
– Xem và so sánh phản ứng của đối tượng điều khiển với các ảnh hưởng đầu vào với các ảnh hưởng tham chiếu;
– Sử dụng các công cụ phân tích mạch tự động (biểu đồ dao động, đồ thị, biểu đồ tín hiệu, biểu đồ ký tự, biểu đồ phổ);
– Thu thập dữ liệu thống kê về tất cả các giai đoạn sửa chữa sản phẩm.
Thuận lợi:
– Là một công cụ có tính thông dụng;
– Kiến trúc mở, cho phép bạn thêm các loại thiết bị đo lường và điều khiển mới;
– Một số sửa đổi làm sẵn đã được phát triển để giải quyết các vấn đề điển hình;
– Nhiều chương trình chẩn đoán tự động đã được phát triển;
– Giao diện để dễ dàng tạo chương trình, phương pháp văn bản và đồ họa, không cần trình độ lập trình viên;
– Trình tự thử nghiệm có điều kiện là vô hạn;
– Điều chỉnh riêng mức tín hiệu logic theo kênh;
– Điều chỉnh riêng các mức so sánh theo kênh;
– Khả năng tổ chức đồng bộ hóa từ đối tượng điều khiển;
– Khả năng kiểm tra sự đứt gãy trong mạch kết nối của các phần tử;
– Công cụ phân tích mạch để xây dựng mạch dựa trên bảng mạch hiện có;
– Tổ chức hệ quản trị cơ sở dữ liệu mạng để thu thập số liệu thống kê chung và chia sẻ dữ liệu thông tin.
Việc phát triển loại thiết bị chẩn đoán này được thực hiện trong quá trình thống nhất các thiết bị tương tự cùng loại, giúp loại bỏ những thiếu sót đã xác định và cải thiện chức năng tổng thể.
ATK RTK được chia thành 5 dòng dựa trên thiết kế và điều kiện vận hành.
| STT | Loạt | Ứng dụng | Hiệu suất | Kết cấu |

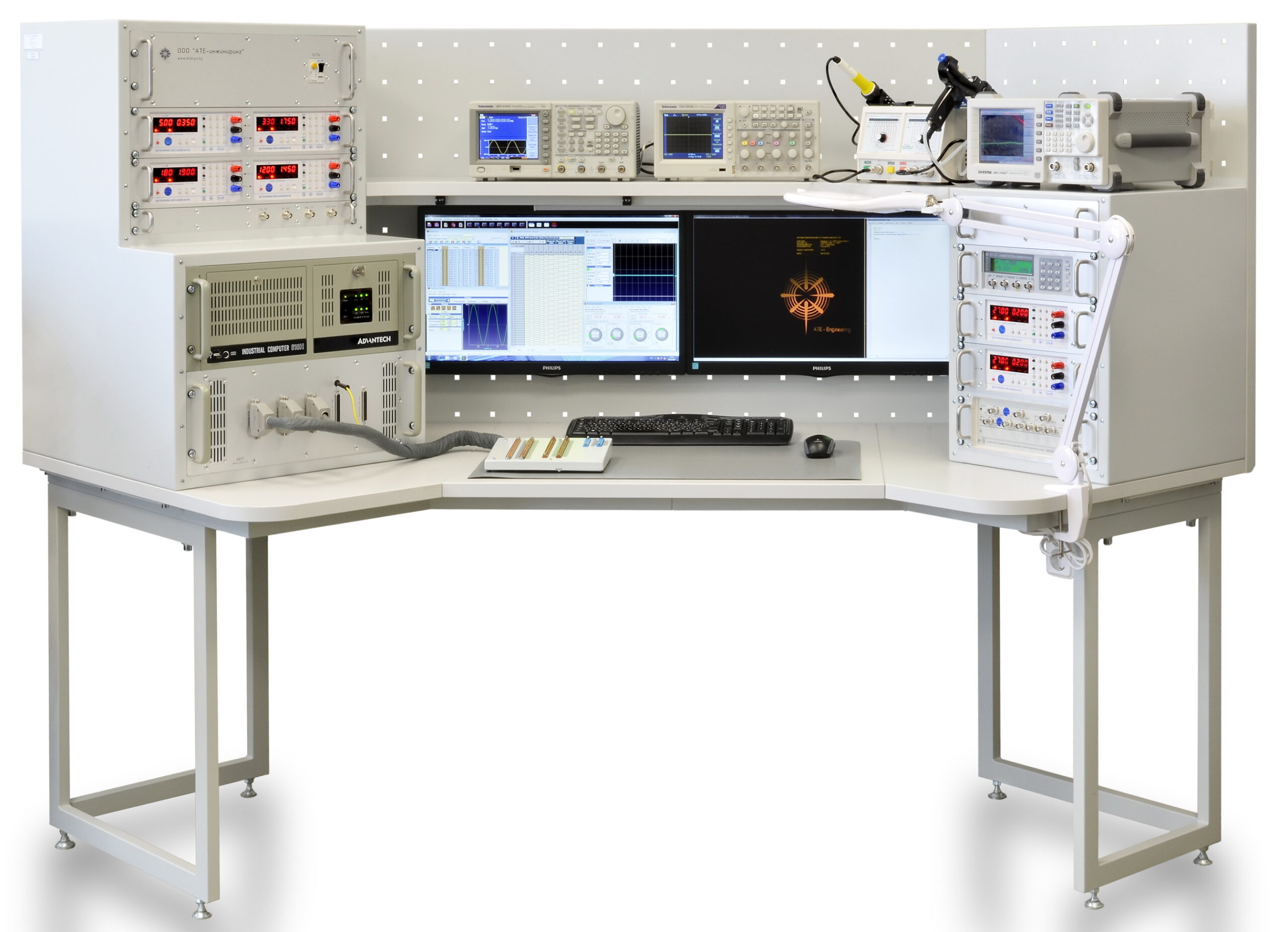

| 1 | M | xưởng | đứng, di động trong nhà | máy tính công nghiệp, bộ điều khiển và giám sát, bộ chuyển mạch rơle, đế thiết bị, bộ điều khiển, dụng cụ và phụ kiện |
| 2 | MN | xưởng | mặt bàn, văn phòng | máy tính công nghiệp, bộ điều khiển và giám sát, bộ chuyển mạch rơle, đế thiết bị, bộ điều khiển, công cụ và phụ kiện (có thể cấu hình hạng phổ thông) |
| 3 | MP | xưởng | khối đơn, có thể vận chuyển | máy tính công nghiệp, bộ điều khiển và phân tích (bộ điều khiển logic, hệ thống con chuyển mạch, máy hiện sóng, máy phát điện, 6 bộ nguồn), bộ điều khiển, dụng cụ và phụ kiện (được lắp ráp gồm hai hộp nặng không quá 40 kg, thời gian triển khai không quá 5 phút ) . |
| 4 | P | điều kiện hiện trường | có thể di chuyển, được đặt trong hòm chuyên dụng | máy tính an toàn tích hợp, bộ điều khiển và giám sát, bộ chuyển mạch rơle, đế thiết bị, bộ điều khiển, công cụ và phụ kiện (điều kiện hoạt động: nhóm 1.7 GOST B 20.39.304-76 tương ứng với UHL dành cho thiết bị không hoạt động khi di chuyển). |
| 5 | N | điều kiện hiện trường | cầm tay | máy tính xách tay, bộ điều khiển và giám sát với hệ thống đo lường, bộ chuyển đổi, công cụ và phụ kiện |
Mỗi bộ là một số model, khác nhau về cấu hình thiết bị và phần mềm. Ngày nay, chúng tôi có thể cung cấp hơn chục mô hình, đây là những giải pháp tối ưu dựa trên tỷ lệ giữa chức năng cần thiết và chi phí tài chính.
